Любая гроза представляет собой угрозу для жизни и безопасности людей, а также целостности и сохранности зданий и электроообрудования в них.  Обезопасить себя и свое имущество можно при помощи специально смонтированной молниезащиты.... это повторное заземление ЛЭП, грозоразрядники и ограничители высокого напряжения.

Сегодня около 60% случаев выхода из строя электрического оборудования происходит в результате возникновения импульсных перенапряжений, которые способны повредить чувствительные элементы техники, привести к возгораниям электрических приборов и стать предпосылкой пожара. Импульсные перенапряжения представляют из себя кратковременный скачок напряжения (менее миллисекунды) с амплитудой, иногда многократно превышающей номинальное напряжение сети. Его причинами могут являться:
* удар молнии в магистральные провода ВЛ или воздушный ввод электропитания здания;
* удаленный удар молнии, сопровождаемый индуктированными перенапряжениями на ВЛ или абонентском ответвлении от ВЛ;
* процессы, связанные с переключениями трансформаторов и электродвигателей в системах электроснабжения, внезапные изменения нагрузки, отключение защитных автоматических выключателей или разъединителей;
* неустойчивые наводки с неопределенными амплитудами и частотами, которые являются следствием работы, например, сварочных аппаратов.
Защита от перенапряжений возможна путем установки на фазные проводники ограничителей перенапряжений нелинейных (УЗПН). Для этой цели на ВЛ (ВЛИ) 0,4 кВ рекомендуется применение ОПН типа LVA-260, LVA-280 и LVA-450.

1. повторное заземление ЛЭП ... заземление нейтрали через 200 м , в местах ответвлений и на концевых участках. Пока в СНТ МИР это не выполнено, выполнить самостоятельно невозможно, только централизованно или с участием владельца сетей (ЛЭП).

2.  разрядники - защита от сильных и продолжительных ипульсов, прямого попадания молнии в ЛЭП. Не отрабатывает при коротко временных и слабых импульсах. Для срабатывания необходимо напряжения в десятки КВ, просты в установке, ... их установка не допустима в помещениях и домах. Обычно ставят у источника электроснабжения (ТП).

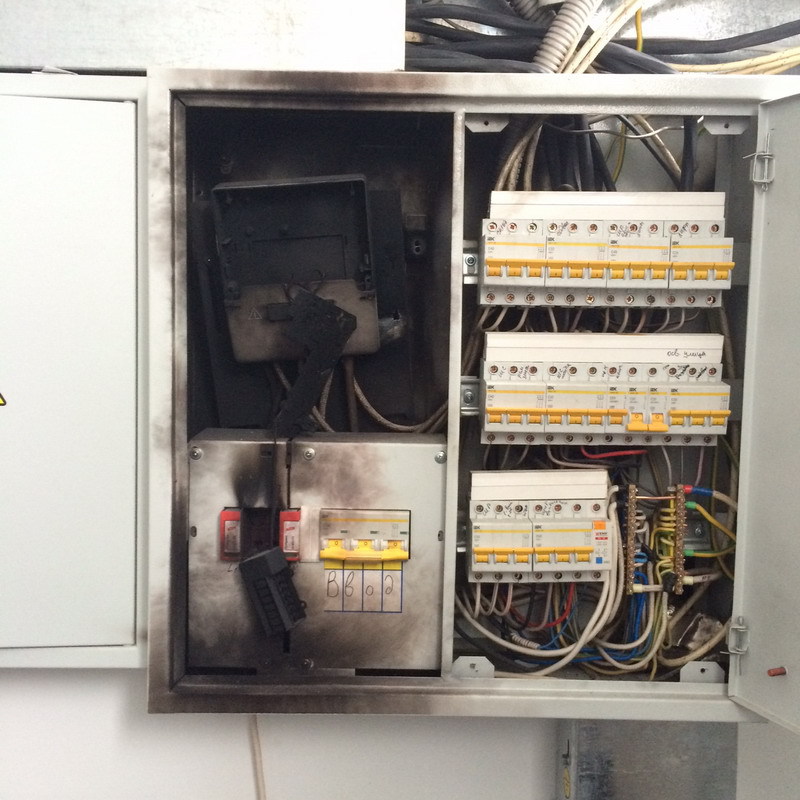

3. ограничители высокого напряжения ... варистры на напряжение сети (300В или 450В), подключаются на каждую фазу, Принцип работы варистора основан на резком и быстром уменьшении его электрического сопротивления при повышении напряжения на контактах. После срабатывания от сильных и продолжительных импульсах требует замены, наведенные импульсы - отрабатывает многократно. Установка проста, но крайне не рекомендована в щитах установленных в доме, особенно если дом из горючих материалов.

Готовые типовые решения:

- Заземляющие проводники ТИП ЗП-1М и и ЗП-2М (монтируются на столбах, подключаются к нейтральному проводу)

- Устройство защиты от перенапряжения ТИП LVA 280 (монтируются на столбах, подключаются к каждой фазе)

- Ограничители высокого напряжения - УЗИП и ОПС (монтируются в щите потребителя,   подключаются к каждой фазе)

- совмещенный типовой узел на ЛЭП, его фото в начале статьи.

ВАЖНО:

Установка реле ограничения напряжения не спасает от высокого напряжения в сети от грозовых разрядов, что связано с коротко временностью этих импульсов, реле предназначено прежде всего для защиты от высокого напряжения при обрыве нейтрального провода ЛЭП. Автоматические выключатели, УЗО - бесполезны для грозозащиты. Спасает только отключение напряжения на вводном щитке обеспечивает защиту только при 2х или 4-х контактных выключателях (т.е.с отключение и нейтрального провода), но тогда дом остается без электроснабжения.

ВЫВОДЫ:

Для максимальной защиты, необходимо монтаж всех элементов молниезащиты ... , при этом не гарантируется 100%, точно так же как устройство молнеотводов ("громоотводов" в простонаречье). Вероятность попадание молнии в ЛЭП с учетом ее протяженности намного выше, чем попадание молнии в отдельный дом, кроме того при попадании молнии в ЛЭП ... последствия будут не в одном доме, а по всем строениям в СНТ. Попадание молнии в ЛЭП это не только выход из строя электроообрудования, это может привести к пожару, но создает угрозу для жизни и безопасности людей. Те кто полагает, что при ударе молнии в ЛЭП пострадает только кабельная линия ... смею заверить, Вы ошибаетесь ...

ЦЕНА ВОПРОСА в ценах начала 2025 года:

1. Повторное заземление  ЛЭП на 1 комплект:

зажим прокалывающий 1 шт 450 руб

зажим соединительный 1 шт 250 руб

провод СИП 1 м 100 руб

работа 3000 руб

ИТОГО 3700 руб * 15 шт = 55 500 руб (мин количество 10-12 шт)

2. Устройство защиты от перенапряжения на 1 комплект:

зажим прокалывающий 3 шт 450 руб = 1350

зажим соединительный 1 шт 250 руб

устройство защиты от перенапряжения ТИП LVA 260  3 шт  1500 руб

провод СИП 3 м 100 руб

работа 10000 руб

ИТОГО 16100 руб * 5 шт = 80500 руб (мин количество 4 шт)

3. Ограничители высокого напряжения - УЗИП и ОПС т.к. монтируются в щите потребителя, (факультативно) и не критично для всего СНТ, в расчете не учтено  (примерно 2 - 5 тыс,  в зависимости от схемы подключения), ... это для тех кто хочет обезопасить себя по мах.

Общая сумма затрат составит 136 000 рублей, с учетом непредвиденных ... будет 150 000 рублей, т.е. мах 2000 руб с участка. Много или мало, нужно или не нужно - решение за Общим собранием СНТ  ! Возможно этот вопрос можно решиться "сетями" , что значительно дешевле, но требует работы руководства.

В теории можно обеспечить защиту лично своего дома …

- повторное заземление на столбе на котором установлен ваш счетчик (соединить провод нейтрали с штырем заземления) … возможно, особенно если на столбе уже установлен штырь заземлитель (правда, его не подключили к нейтральному проводу - причем не потому что забыли, а потому что не знакомы с ПУЭ).

- УЗИП на DIN рейку обеспечат защиту скачков, Цена - 3-4 тыс руб на 3х фазное подключение, и 2 тыс руб на однофазное - вполне приемлемо и подъемно. Защита ставиться первого после вводного автомата в щите. Рекомендуется ставить 2-3 класс на фазы (белые картриджи), а на нейтраль 1-2 класс (красные картриджи), напряжение 275 В, т.е. для 3х фазного соединения 3 белых + 1 красный, картриджи продаются и отдельно.
