Повторное заземлениеВ электроустановках с глухозаземленной нейтралью до 1 кВ, при отсутствии возможности обеспечить достаточную электробезопасность при помощи защитного автоматического отключения, необходимо сооружать заземление. Для ВЛ 0,4 кВ сооружается на железобетонных и деревянных опорах и называется повторным заземлением. Повторное заземление - это преднамеренное присоединение в электроустановках до 1 кВ нулевого провода к заземляющему устройству, которое электрически может быть связанно или не связанно с заземляющим устройством источника электропитания. Основное назначение заключается в уменьшении опасности поражения током на участках ЛЭП, возникающим в результате одновременного обрыва нулевого защитного провода на линии электропередач и замыкания фазы на проводящие части электроустановки, которые не должны находиться под напряжением. Воздушную линию электропередач прокладывают от трансформатора с глухозаземленной нейтралью. Сопротивление повторного заземления зависит от удельного сопротивления грунта и от количества заземлителей на линии. Общее сопротивление растеканию тока через заземлители линии (в том числе и естественные) в любое время года должно быть не более 10 Ом. Проводники для повторных и грозозащитных заземлений выполняют из круглой стали, проволоки или катанки диаметром не менее 6 мм. На железобетонных опорах, проводник (спуск или арматуру опоры) соединяют с нулевым заземленным проводом проводящей неизолированной перемычкой. Перемычку присоединяют к нулевому проводу с помощью специальной арматуры. Схемы повторного заземления

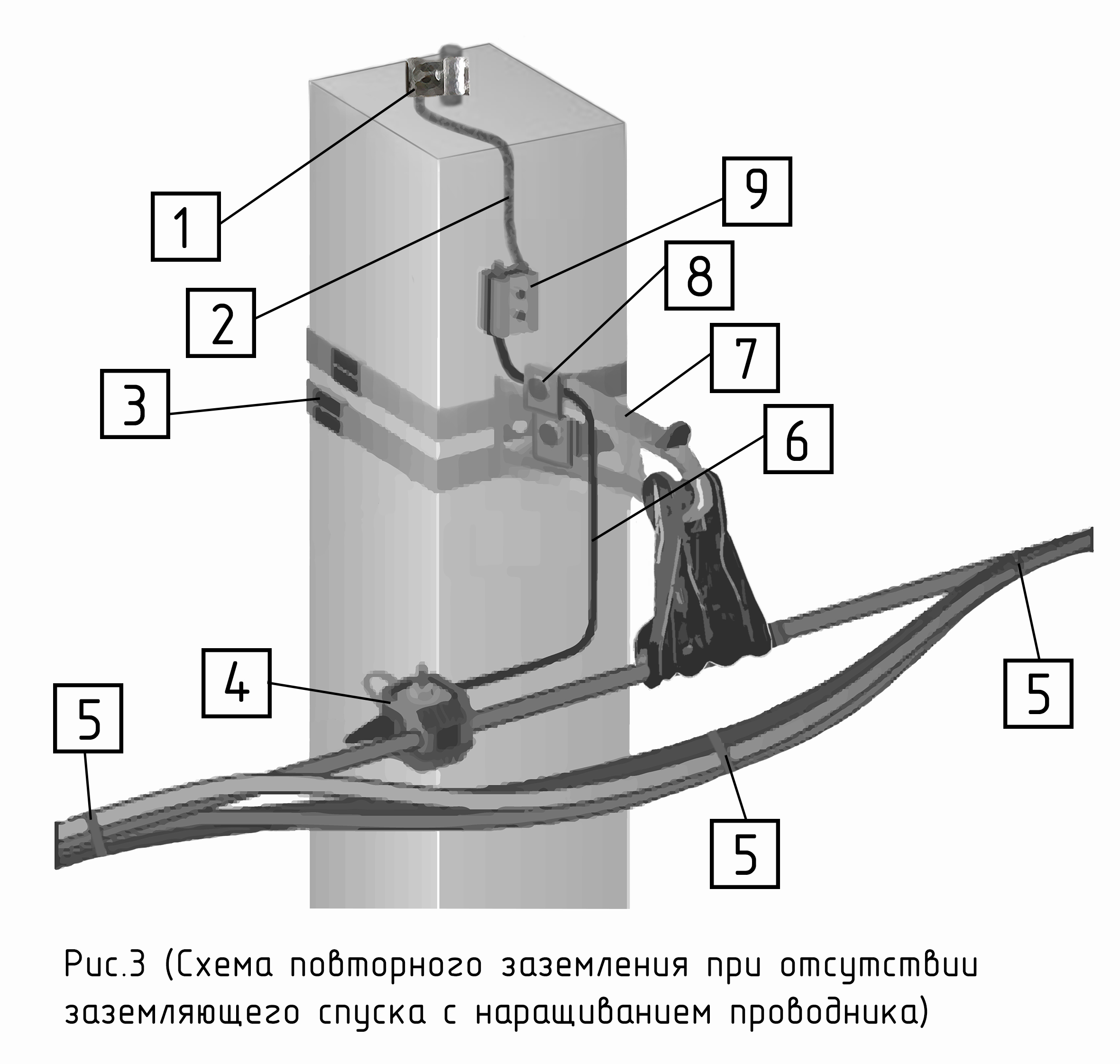

1 – Заземляющий спуск (проволока или катанка). 2 – Плашечный зажим ПС-1-1 А или ПС-2-1 А (выбирается по сечению заземляющего спуска и по сечению заземляющего проводника ЗП1М, ЗП2М или проводника другого типа). 3 – Скрепа C 20 (или бугель B 200). 4 – Переходной зажим ОН640 или ЗПВ (выбирается по сечению нулевой жилы провода СИП и по сечению заземляющего проводника ЗП1М, ЗП2М или проводника другого типа). 5 – Кабельные ремешки KR1, KR2 или KR3 (в зависимости от сечения провода СИП). 6 – Заземляющий проводник ЗП1М, ЗП2М или проводник другого типа. 7 – Промежуточная (поддерживающая) подвеска ES 1500. 8 – Плашечный зажим KZP 1 или KZP 2 (в зависимости от вида кронштейна и заземляющего проводника). ... в некоторых случаях на ВЛ предусматривается отдельно выполненный спуск к заземляющему устройству (металлический стержень диаметром не менее 14 мм) Данное устройство выполняет две функции: электробезопасность и защиту ЛЭП от молний и высоковольтных наводок при грозовых разрядах. | |
