Автомат большей мощности на вводе — нужен или нет ?

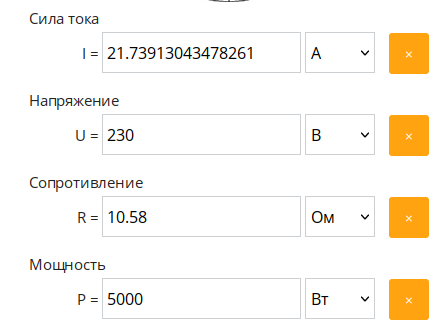

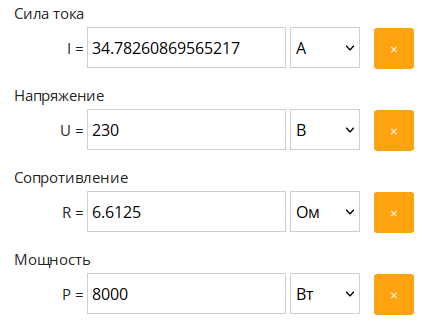

15 кв — это 3 * 5 кВт , а 8 это 1 * 8 кВт , при превышении этого значения … реле счетчика отключает нагрузку !

Для примера, рассмотрим выделенную мощность в 1 кВт, на вводе стоит автомат 40А … счетчик отключает при токе потребления 35А !!! А сам автомат:

- «ни когда не отключит» при токе 45А

- «отключит нагрузку в течении часа» при токе 58А

- защита по кабелю кабелю — 10 мм2 (медь)

Вывод: даже автомат 32А достаточен на вводе для разрешенной мощности 8 кВт, а для 15 кВт - это будет соответствовать 3*20А .

Напоминаю - номинал автомата определен ТУ, потребитель не праве изменять его значение (и ему это не нужно).

Главное в этой статье не о номинале вводного автомата, основное — автоматический выключатель защищает провод, т. е. это защита кабеля после автомата, который при большом токе может воспламениться, что может привести к пожару.

Номинал автомата должен соответствовать сечению провода, сечение провода должно выдерживать максимальный ток подключенной нагрузки. Если нагрузка потребляет большую мощность, необходимо менять сам кабель, а только потом номинал автомата. Пусковой ток выдерживающий автомат больше его номинала в составляет 5-10 раз (для наиболее распространенных автоматов категории С ).

А — 30% ( самый дорогой, практически не используется в быту, исследовательских лабораториях, сервисных центрах, в диагностических приборах)

В — 200% (дорогой, используется редко … рекомендован для линий освещения и для подключения маломощных бытовых приборов и оборудования )

С — более 500% ( самый дешевый, самый распространенный, наиболее распространенный )

D — более 1000% ; K - более 1200% ; Z - более 1800% ( защита электродвигателей большой мощности )

Вводной и распределительные щиты в доме

Автоматический выключатель на вводе: 3*25А или 1*40А (в соответствии с ТУ, его устанавливают Россети при подключении), установлен в вводном щитке.

УЗИП - защита от грозовых перенапряжений и помех при коммутации устройств (рекомендовано устанавливать в вводном щите, т.е. не в доме). При фазном напряжении сети до 300В — не срабатывает.

Далее распределительные щитки в доме:

УЗО 30 мА — защита от пробоя и поражения электрическим тока человека (установка этой защиты обязательна)

Реле напряжения - защита от повышенного или пониженного напряжения, перекоса фаз и обрыва нуля (рекомендовано)

Автоматические выключатели линий — защита кабеля линий от возгорания (подбор мощности по сечению кабеля, а не по принципу — что бы не выбивало).

- Использование автоматов без электромагнитной защиты (черные автоматы времен СССР и тонкие серые - времен нулевых) — запрещен, они не защищают от КЗ !

- Для трех фазных потребителей возможно стоит установить реле выбора фаз, запитав часть оборудования (к примеру — холодильник, насос и свет) — целесообразность установки очень сомнительна, т.к. обычно отключаются все 3 фазы.

- Для потребителей с дефицитом мощности (нехватки выделенной мощности) - реле приоритета нагрузки. Это прежде всего касается однофазных потребителей, т к больше 8 кВт вы не получите, а переход на 3 фазы — дорого. Принцип работы — отключение не приоритетной нагрузки при пиках потребления мощности, как правило пик нагрузки возникает сразу после приезда на дачу и прежде всего в холодный период года, когда одновременно включается отопление + бойлеры нагрева воды + электроплита и чайник. Если проблемы нет … не стоит устанавливать.

- При использование автономных генераторов необходимо обязательно предусмотреть устройство отключение от сети и выполнить местное заземление нейтрального провода.

УЗО 30мА — должно быть установлено у всех !

Есть еще несколько типов защит:

- защита от искрения контактов … в теории — полезная защита, но на практике … не всегда срабатывает, часты ложные срабатывания (в том числе от помех от техники соседа).

- повторное заземление — крайне полезно, но не может быть реализовано потребителем после установки «умных счетчиков» (возможен «самоход счетчиков»). Данная защита предназначена для защиты от наведенного напряжения от грозовых разрядов, но не реализована на ЛЭП СНТ.

Пока все штатно, большинство потребителей не задумывается об этом, но в случае не штатной ситуации … как правило уже поздно, причем возможен не только выход из строя бытовой техники, оборудования, но и пожар, поражение электрическим током, вплоть до летального исхода.

Есть еще проблема … «а ля электрики», они зачастую без образования … ставят много аппаратуры, но зачастую … для того что бы было много, просто в установке, а главное дорого.

Установка на каждую розетку свой автомат — крайне не оправдано (но не запрещено ПУЭ), рекомендуется ограничить группы по этажам, разделить группы свет и розетки, потребителям энергии большой мощности тянуть свою линию (бойлеры, отопители, электроплиты и кондиционеры, насос скважины). Обособленные линии предусмотреть для холодильника и подключения электроинструмента для работы в саду.

Считаем автоматы (линии) для дома 2 этажа площадью до 100-120 м2 (мин/мах + ток автомата):

* свет — 1 / 2 , 10А

* бытовые розетки — 1 / 2 , 16А

* мощные потребители (с учетом количества) — отопители, бойлеры, электроплита, кондиционеры 16-25А

* насос скважины - 10-16А

* не отключаемая линия - холодильник (+охранная сигнализация) … то что не отключается при отъезде 1 линия 3-6А

розетки для подключение инструмента на улице — 16 А

* сарай, баня, гараж — отдельные линии + щиток (ток по расчету).

Для 3-х фазного подключения необходимо предусмотреть разнос мощных приборов по фазам, причем с учетом их включения по сезонам года. Оборудование требующего 3-х фазного подключения не много, как правило это промышленное оборудование (двигатели электропил, фуганков, металлорежущих станков) … используются крайне редко.

ИТОГ: мин 5-6 линий с защитой автоматическим выключателем, мах (с учетом количества приборов) … не более 10-12 шт. Много это не всегда хорошо, провод нейтрали — минимальное количество соединения, допустимо его размыкание автоматом только на вводе.

Не решенный вопрос ...

1/3 собственникам участков повезло, т.к. часть работ по реконструкции ЛЭП 0,4 кВ выполнена, однако … основные проблемные участки ЛЭП не заменены. Если проблема по «утечкам» дачников не беспокоит, то перехлест провода во время ветра или касания ветвей деревьев не изолированного провода приводит к обесточиванию СНТ. Длинна ЛЭП 0,4 кВ в СНТ МИР составляет около 3,0-3,5 км , заменено менее 1000 м, по имеющимся сведениям, завершение реконструкции планом 2025-2026 годов не предусмотрено.

После или в процессе завершения работ по реконструкции ЛЭП, необходимо так же решить вопрос по приведению линии к нормам ПУЭ, если более подробно — выполнить повторное заземление нейтрального провода (в настоящее время штыри заземлители выполнены, но подключены к арматуре ЖБ столба, а не к нулевому проводу).
